Elektronika przemysłowa

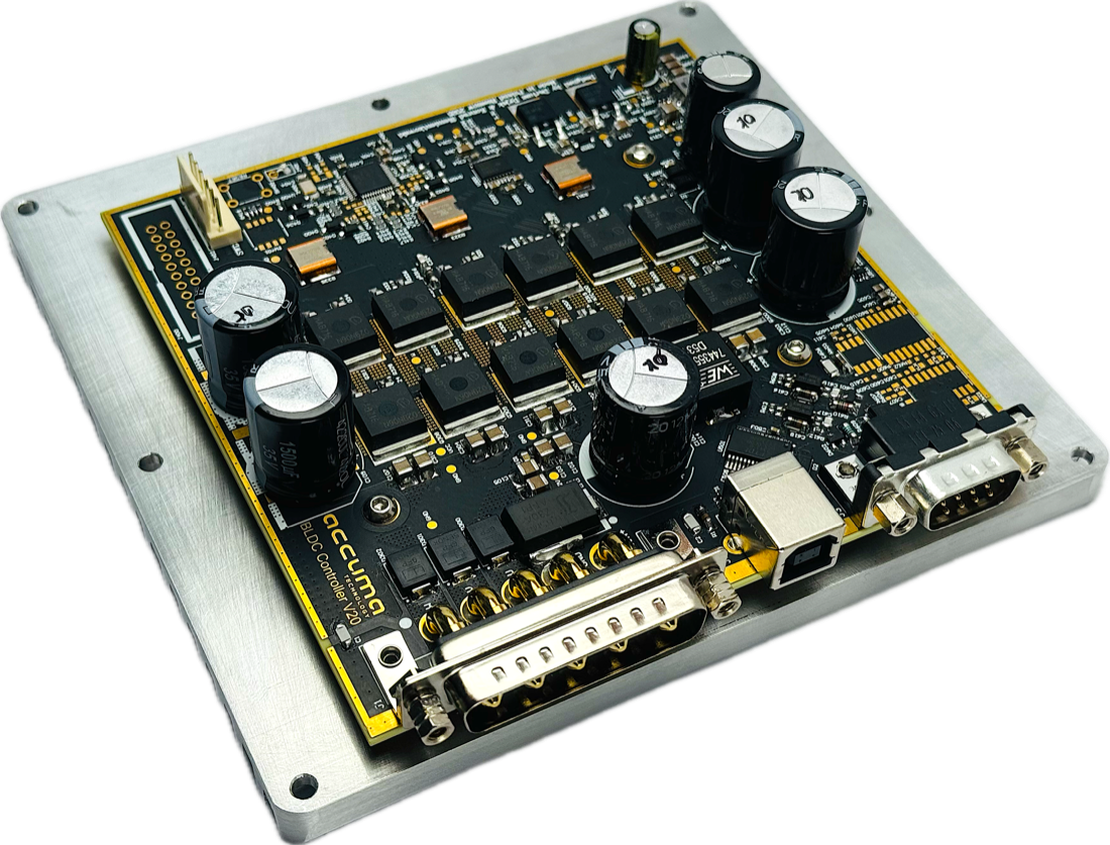

Sterownik silników BLDC

Specyfikacja

Przeznaczenie

Sterowanie trójfazowymi silnikami BLDC w stanowiskach testowych i aplikacjach przemysłowych.

Algorytm sterowania

Sterowanie wektorowe FOC (Field-Oriented Control).

Zakres napięcia zasilania

12–24 V DC

Napięcie nominalne

14,5 V DC

Maksymalny prąd

40 A

Zakres prędkości

300–8000 obr./min, ograniczony programowo.

Sterowanie prędkością

Wejście PWM lub komunikacja USB z dedykowaną aplikacją diagnostyczną.

Wejście PWM

5–24 V, 100 Hz, zakres wypełnienia 1–99%, separacja galwaniczna.

Wyjście TACHO

5–24 V, 150–4000 Hz, separacja galwaniczna.

Częstotliwość PWM stopnia mocy

16 kHz

Konfiguracja referencyjna silnika

5 par biegunów.

Diagnostyka i konfiguracja

Dedykowana aplikacja komputerowa połączona ze sterownikiem przez USB.

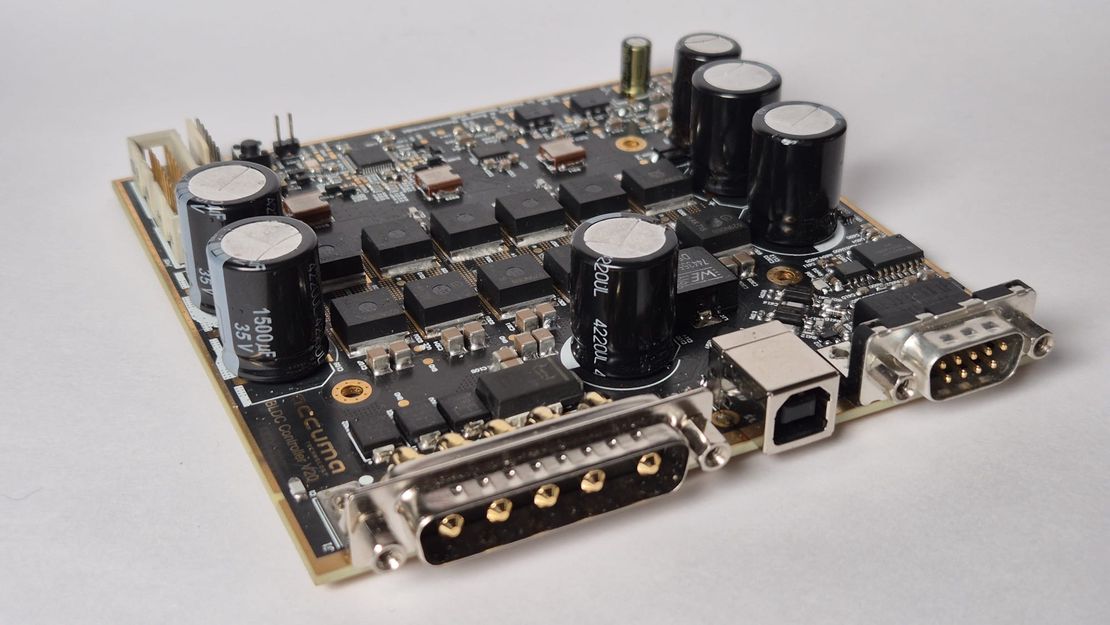

Kompletny projekt elektroniki mocy, PCB oraz obudowy urządzenia.

Dedykowane oprogramowanie czasu rzeczywistego wykorzystujące algorytm FOC.

Aplikacja diagnostyczna i konfiguracyjna wspierająca uruchomienie oraz serwis.

Możliwość integracji z istniejącą infrastrukturą stanowiska testowego.
